طريقة تركيب استبليزر في المنزل: هل تحتاج إلى استبليزر لكل جهاز؟

عند شراء استبليزر أو ما يسمي ايضا مثبت جهد أو مثبت تيار كهربائي لحماية الأجهزة المنزلية، لا يقتصر السؤال على اختيار القدرة المناسبة، بل يتساءل كثير من المستخدمين أيضًا: أين يتم تركيب الاستبليزر؟ وهل يتم توصيله بجهاز واحد أم يمكن استخدامه لتغذية مجموعة من الأجهزة؟

تعتمد طريقة تركيب استبليزر على قدرة مثبت الكهرباء، وإجمالي الأحمال، وطبيعة الأجهزة، ونظام الكهرباء المستخدم. لذلك لا توجد طريقة تركيب واحدة تناسب جميع الحالات.

طريقة تركيب استبليزر؟

إذا كان مثبت تيار كهربائي سيغذي مجموعة من الدوائر الكهربائية في المنزل، فيتم تركيبه بعد عداد الكهرباء والقاطع الرئيسي وقبل لوحة توزيع الكهرباء.

ويكون مسار الكهرباء بشكل مبسط:

عداد الكهرباء → القاطع الرئيسي → الاستبليزر → لوحة توزيع الكهرباء → الروزيتات → الأجهزة

وبذلك تمر الكهرباء المتجهة إلى الدوائر المتصلة بالاستبليزر من خلاله قبل وصولها إلى الأجهزة.

مهم: لا يتم تركيب مثبت تيار للشقة قبل عداد الكهرباء، ويجب تنفيذ التوصيلات الكهربائية التي تتطلب تدخلًا في لوحة التوزيع بواسطة فني كهربائي مؤهل.

هل يحتاج كل جهاز إلى استبليزر؟

ليس بالضرورة. يمكن استخدام الاستبليزر لتغذية جهاز واحد أو مجموعة من الأجهزة، بشرط أن تكون قدرته مناسبة للأحمال التي سيتم تشغيلها من خلاله.

فعلى سبيل المثال، يمكن توصيل مثبت الجهد stabilizer مناسب بجهاز معين مثل الثلاجة أو الغسالة، كما يمكن استخدام استبليزر بقدرة أكبر لتغذية مجموعة من الأجهزة، وفقًا لطريقة توزيع الكهرباء وإجمالي الحمل.

وتوفر Star Trans أداة ذكية تساعدك على اختيار الاستبليزر المناسب من خلال تحديد الأجهزة الموجودة لديك.

كيف يتم توصيل استبليزر كهرباء بجهاز واحد؟

عند استخدام الاستبليزر لحماية جهاز واحد، يكون التوصيل في الموديلات التي تعمل بالفيشة بشكل مبسط:

روزيتة الحائط → فيشة الاستبليزر → الاستبليزر → الجهاز

ويجب التأكد من أن قدرة الاستبليزر مناسبة للجهاز قبل التوصيل.

كيف أختار قدرة الاستبليزر المناسبة؟

لا يتم اختيار قدرة جهاز الاستبليزر بناءً على عدد الأجهزة فقط، بل يجب مراعاة:

- قدرة كل جهاز.

- إجمالي الأحمال التي يمكن تشغيلها في الوقت نفسه.

- طبيعة كل حمل.

- الأجهزة التي تحتوي على مواتير أو ضواغط.

- تيار بدء التشغيل لبعض الأجهزة.

- نوع مصدر الكهرباء: 1 فاز أو 3 فاز.

فعلى سبيل المثال، وجود عدد كبير من الأجهزة في المنزل لا يعني تلقائيًا اختيار جهاز استبليزر بقدرة معينة، بل يجب حساب الأحمال الفعلية أولًا ثم اختيار القدرة المناسبة.

كيف تختار قدرة الاستبليزر عند تشغيل التكييف والثلاجة والغسالة؟

عند اختيار قدرة جهاز الاستبليزر لتشغيل أجهزة مثل التكييف والثلاجة والفريزر والغسالة ومضخات المياه، لا يكفي الاعتماد على استهلاك الأجهزة أثناء التشغيل العادي فقط.

فبعض هذه الأجهزة تحتوي على مواتير أو ضواغط، وقد يكون تيار بدء التشغيل أعلى من تيار التشغيل العادي.

لذلك يجب حساب إجمالي الأحمال المتوقع تشغيلها في الوقت نفسه، مع مراعاة طبيعة كل حمل وتيار بدء التشغيل، ثم اختيار قدرة الاستبليزر المناسبة مع هامش أمان مناسب.

طريقة تركيب استبليزر PRO-S من Star Trans حسب القدرة

تتوفر سلسلة PRO-S Servo Voltage Stabilizer من Star Trans بقدرات متعددة، وتختلف طريقة التركيب والتوصيل حسب قدرة الاستبليزر وطريقة استخدامه.

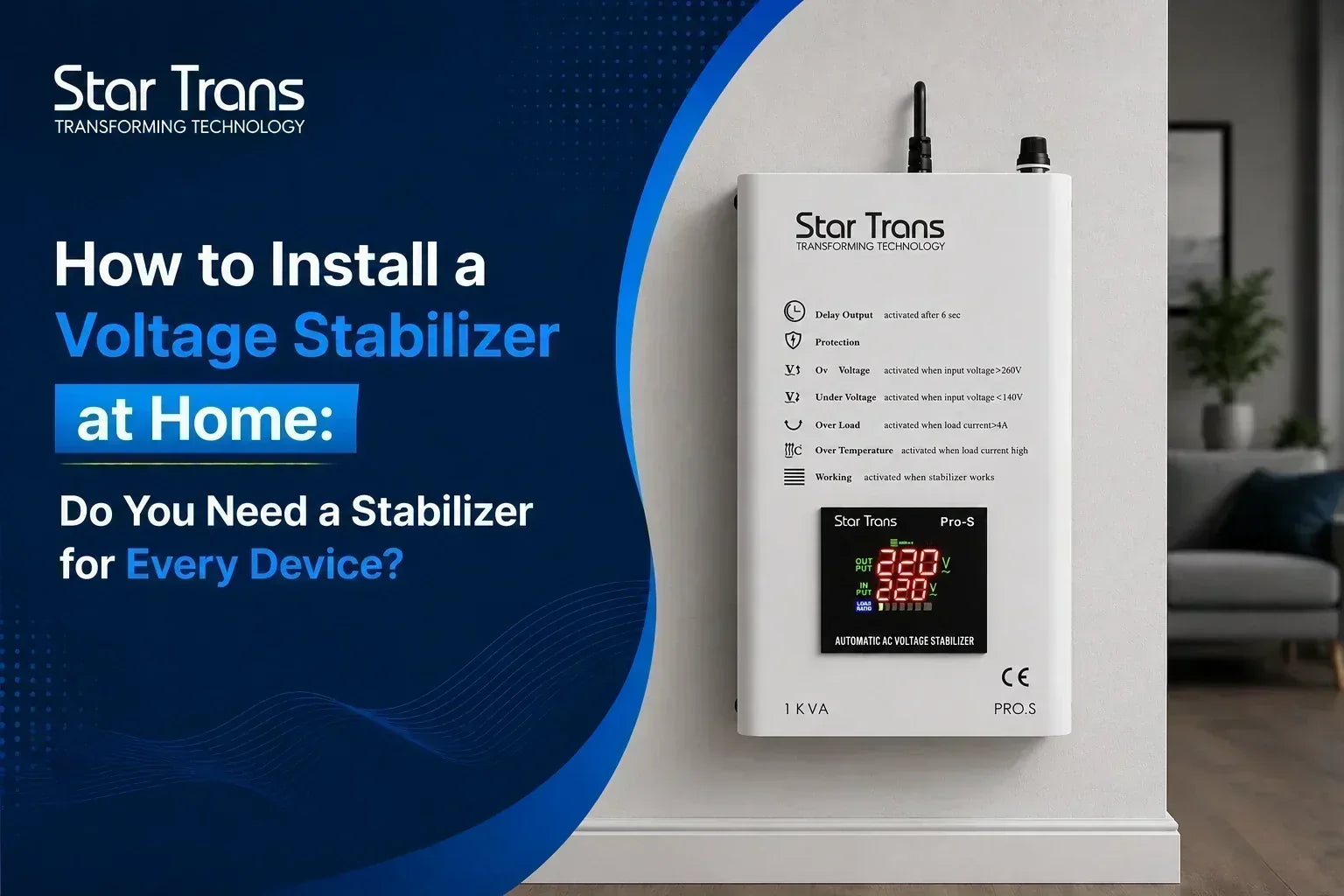

استبليزر PRO-S بقدرة 1 KVA و2 KVA

يتم توصيل موديلات 1 KVA و2 KVA بالفيشة مباشرة.

ويكون مسار التوصيل:

روزيتة → فيشة الاستبليزر → الاستبليزر → الجهاز

استبليزر PRO-S من 3 KVA إلى 10 KVA

يتم تركيب موديلات PRO-S من 3 KVA إلى 10 KVA على الحائط، وتوصيلها بنقطة الكهرباء المناسبة وفقًا لقدرة الموديل والحمل.

ويجب اختيار مكان مناسب للتركيب بحيث يكون:

- جيد التهوية.

- جافًا وبعيدًا عن المياه والرطوبة.

- بعيدًا عن مصادر الحرارة المباشرة.

- مناسبًا لتثبيت الجهاز.

- سهل الوصول إليه عند الحاجة إلى الفحص أو الصيانة.

استبليزر PRO-S بقدرات أكبر

يتوفر جهاز مثبت التيار الكهربائي PRO-S أيضًا بقدرات أكبر، ومنها:

15 KVA – 20 KVA – 30 KVA – 45 KVA – 60 KVA – 100 KVA

وتناسب هذه القدرات الأحمال المرتفعة، ويتم تحديد الموديل المناسب وطريقة تركيبه وتوصيله وفقًا لـ:

- قدرة جهاز الاستبليزر.

- إجمالي الحمل.

- طبيعة الأحمال.

- نظام الكهرباء المستخدم، سواء 1 فاز أو 3 فاز.

ويجب تركيب هذه الموديلات لمثبتات وفق مخطط التوصيل الخاص بالموديل، مع اختيار القواطع والكابلات المناسبة للحمل، وتنفيذ التوصيل بواسطة فني كهربائي مؤهل.

مثال على تركيب استبليزر PRO-S بقدرة 30 KVA

لنفترض أن المنزل أو المنشأة تحتوي على مجموعة من الأحمال الكهربائية، وتم اختيار سبليزر كهرباء PRO-S بقدرة 30 KVA لتغذيتها.

يتم تركيب مثبت الجهد stabilizer على خط التغذية بعد العداد والقاطع الرئيسي، ثم يتم توصيل خرج الاستبليزر إلى لوحة التوزيع التي تغذي الدوائر المراد حمايتها.

ويكون مسار التوصيل بشكل مبسط:

العداد → القاطع الرئيسي → PRO-S 30 KVA → لوحة التوزيع → الأجهزة

وبذلك تمر الكهرباء المتجهة إلى الدوائر التي يغذيها الاستبليزر من خلاله.

ويختلف التوصيل الفعلي حسب نظام الكهرباء 1 فاز أو 3 فاز وتصميم الموديل، لذلك يجب تنفيذ التركيب وفق مخطط التوصيل الخاص بالاستبليزر وبواسطة فني كهربائي مؤهل.

أسئلة شائعة عن مثبتات الجهد PRO-S

هل يمكن تشغيل الاستبليزر طوال اليوم؟

نعم، صُممت مثبت تيار كهربائي PRO-S للعمل بشكل مستمر ضمن ظروف التشغيل والقدرة المحددة لكل موديل، مع الالتزام بالحمل المسموح به وتعليمات التشغيل.

هل الاستبليزر مناسب للأجهزة المنزلية الحساسة؟

نعم، يمكن استخدام الاستبليزر مع مجموعة متنوعة من الأجهزة المنزلية والإلكترونية، بشرط اختيار القدرة والموديل المناسبين لطبيعة الحمل.

ماذا يحدث إذا تجاوز الحمل قدرة الاستبليزر؟

يجب عدم تشغيل الاستبليزر بأحمال تتجاوز قدرته الاسمية، لأن تجاوز الحمل المسموح به قد يؤثر على أداء الجهاز وسلامة التشغيل. لذلك يجب اختيار قدرة مناسبة لإجمالي الأحمال.

هل يمكن استخدام الاستبليزر مع تكييفات Inverter؟

يمكن استخدام مثبت الجهد مع أجهزة التكييف، بما في ذلك بعض أجهزة Inverter، بشرط التأكد من توافق مواصفات الاستبليزر مع مواصفات الجهاز والحمل قبل الاختيار.

ما مدة ضمان استبليزر PRO-S؟

يأتي استبليزر PRO-S من Star Trans بضمان لمدة سنتين.
